一、产品功能描述

GS-Linker模组是一颗完全自主知识产权，可嵌入灯里/LED驱动里的智能模块，可多跳桥接形成大规模自组织网络。

其核心RF芯片选用32 位内核，拥有超强的运算性能以及安全性能。内部运行的隽石灵控GS-LINKER MESH自组织网络协议专为照明设计，工作性能稳定、传输距离稳定。该协议拥有一套完整的收发机制及完全自主知识产权的跳频技术，使RF拥有超强的抗干扰能力。配合GS200平台下的红外遥控器、人体热释电传感器、5.8G雷达传感器、恒照度传感器可实现无线智能灯控、数据采集、数据统计与分析、室内定位等功能。

GS-LINKER MESH自组织网络协议有灵活的安全性，可为每个厂家定制独家私有协议。GS-LINKER MESH自组织网络协议有丰富的可扩展性，可以转换成MQTT物联网协议、ModBus工控网络协议与互联网网络以及工控网络对接。

GS-Linker模组在外设接口方面最多提供多达4路PWM，且每路PWM可提供千分之一的无极调光颗粒。GS-Linker模组可以内置多达31种场景模式，只需要配置一个无线面板即可实现多盏灯具不同亮度、不同色温的同时、同步响应。31种场景模式可以保存为单独的文件，通过一键操作同时配置到其它的多盏灯里。

独有标签技术，一个设备最多支持定义31个标签，平台通过标签群控。这些标签支持用户自定义，用来对设备进行个性化描述。

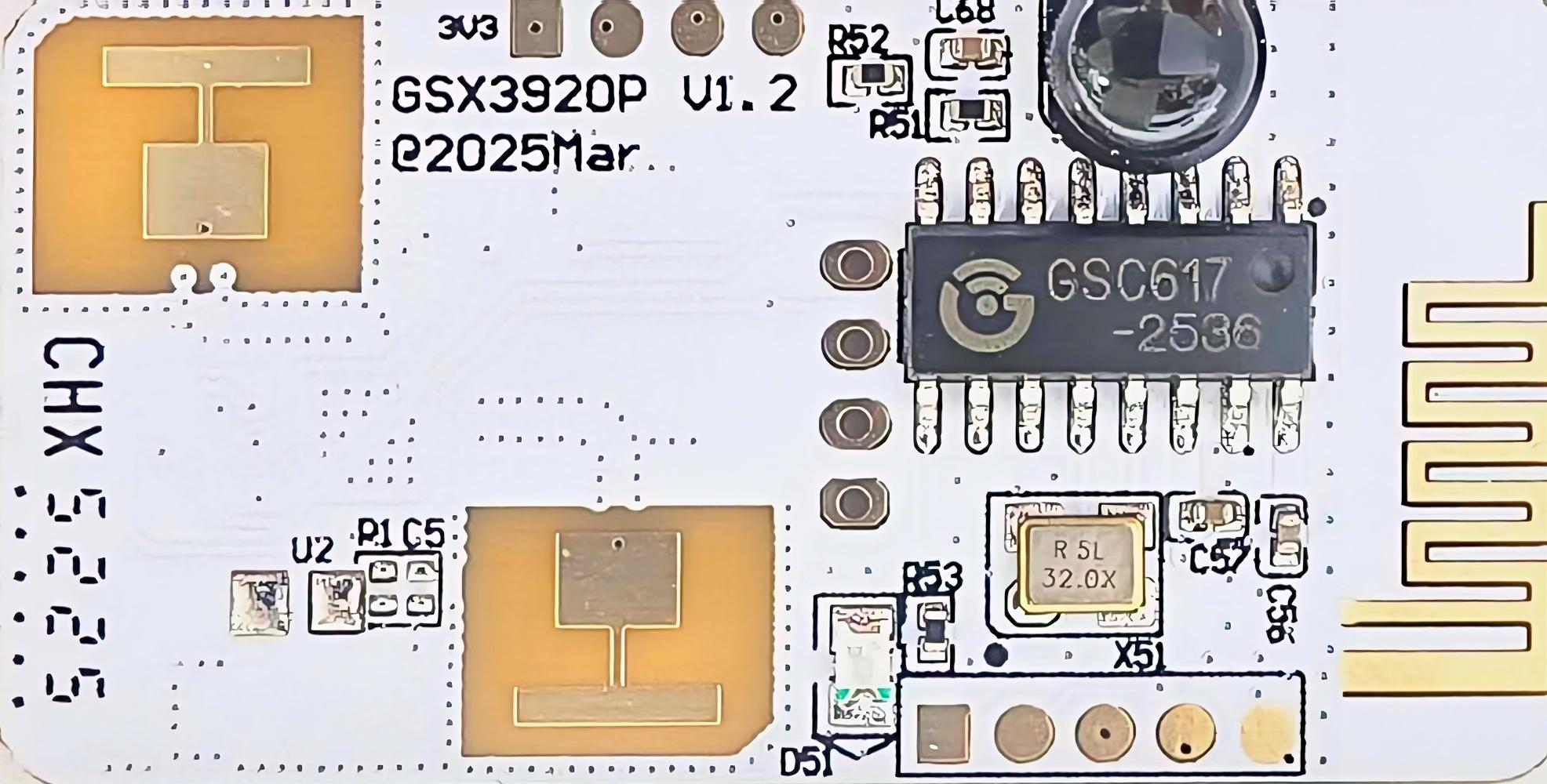

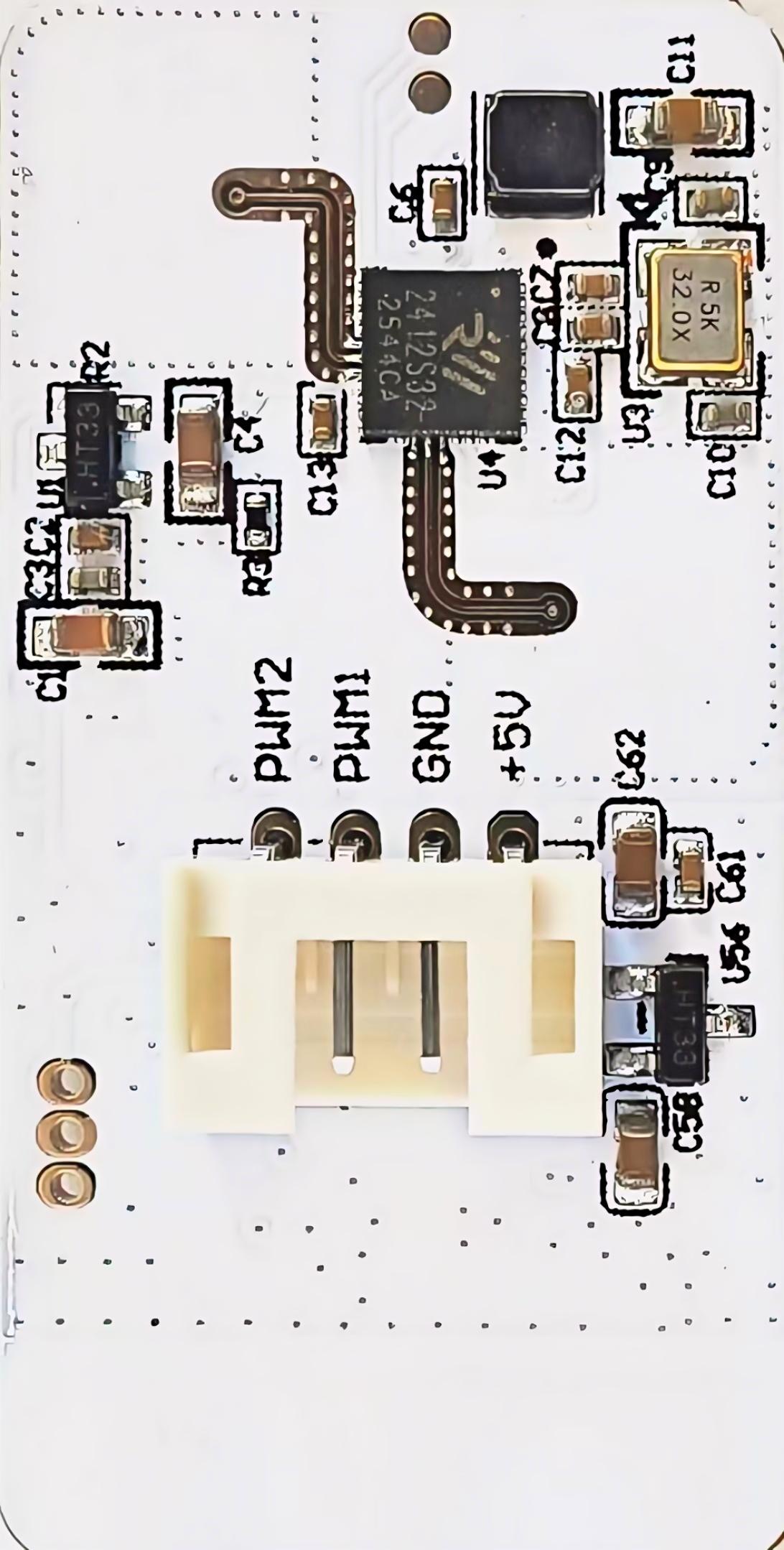

二、产品图片及尺寸

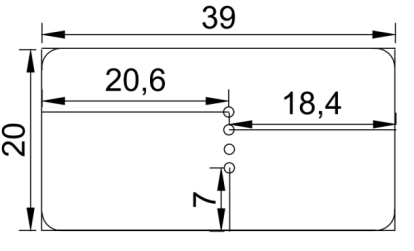

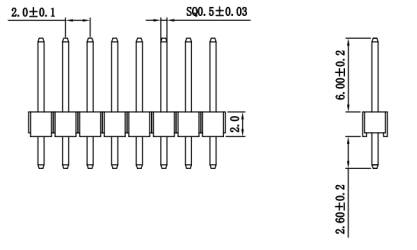

模组外观尺寸 39mm * 20mm （±1mm），孔间距 2.0mm（默认 PH 3Pin插座）

三、产品特点

1. 模组集成可调灵敏度和可调感应距离的 24G 毫米波传感器，尺寸小，安装方式灵活；

2. 模组内部集成毫米波雷达距离测量算法和先进的专有信号处理技术，实现对生命存在感应的精准探测（生命存在感应是指对区间内有生命特征的存在进行探测，无需大幅度的肢体动作）；

3. 选配红外遥控头，搭配手机APP实现快速部署和编号（没有遥控头可以通过手机APP的指哪配哪实现快速部署和编号）；

4. 人体感应最远直线距离 4.5 米，方位角±45 度，俯仰角±45 度，测距精度 0.15 米；

5. 通过配置可以实现人在灯亮、人走灯休眠/灭。由亮转休眠／灭延时时间可调；

6. 上电即组网，通过配置可以自由分区分组设置虚拟回路；

7. 相邻组通知，提前通知前方区组灯具亮起，亮灯舒适。亮灯速度、灭灯速度时间可调；

8. 有人亮度可调、无人亮度可调，亮度调节范围 0%～100%；

9. 人体存在实时上报、设置状态自动上报、能耗数据自动上报、传感器触发消息 自动上报，搭配上云网关在平台端可实现能耗报表、传感器触发柱状图；

10. 最多可存储 31 个情景模式，搭配智能面板一键切换照明场景，搭配上云网关定时自动切换照明场景；

11. 支持通信加密；

12. 支持OTA;

13. 模组板载集成 LDO，供电范围广 DC5~9V。

四、主要应用领域

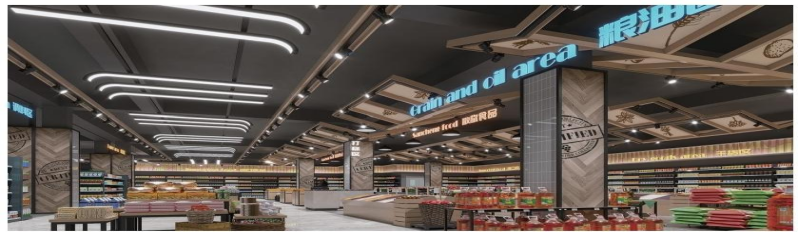

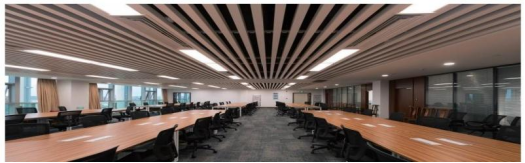

智慧车库照明、智慧办公照明、智慧园区照明、智能物业灯具、商超照明灯具、智慧教室照明、智能楼宇照明、医院/养老看护照明等。

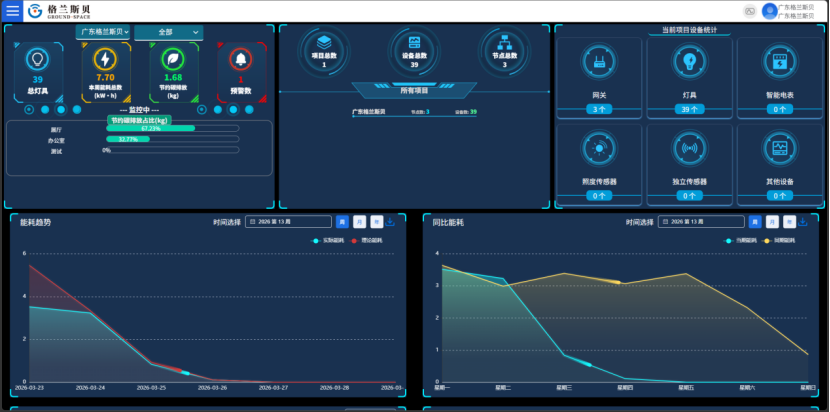

五、平台性能描述

1. 平台架构：B/S架构，支持云端部署，支持本地局域网私有化部署，支持通过物联网MQTT协议对接第三方平台。

2. 服务类型：基于SaaS模式的操作平台管理。

3. 系统规模：区域控制节点数量65535个，每个区域内可接入设备数量及控制点数量大于30000个，整个系统规模大于600000个。

4. 系统扩展性：平台采用模块化设计方法，分布式的网络架构。支持其它设备通过物联网MQTT协议、工业互联网协议等接入系统。

5. 系统开放性：平台提供基于物联网MQTT协议的开发指南文档，提供Web Socket API数据服务，支持第三方系统厂商快速接入，也支持通过跳转或者嵌套方式融合进第三方系统。

六、控灯方式

1. 云端控灯

(1) 可以控制和查询到每一盏灯，可以分区控制、分组控制；

(2) 可以通过列表方式分区、分组控制每一盏灯；

可以在项目中新增控制节点，控制节点层级不小于4层；可以在每个控制节点下添加网关、添加灯具；支持多种灯控操作模式，场所灯操作，单灯操作，整组操作，整区操作，标签操作；支持常用快捷操作，一键切换灯具常亮、常灭、休眠；支持对灯具闪一闪、停止闪；

更多操作支持灯具设置，设备编号，情景模式；灯具设置支持基本设置、传感器设置、调光设置、遥控器设置、恒照度设置、网络设置；设备编号支持修改灯具区、组、号，支持配置设备关联；情景模式支持常规情景模式设置和定时情景模式设置。

(3) 可以通过地图方式分区、分组控制每一盏灯；

可以为每个控制节点添加地图；地图右键支持单灯操作、灯组操作；地图右键支持查询能耗、查询设置；地图右键支持常用快捷操作，一键切换灯具常亮、常灭、休眠；支持对灯具闪一闪、停止闪、更多操作。

(4) 支持定时自动控制，定时自动开灯、关灯或者切换情景模式；

支持每天设置，即每天重复执行；支持每周一、每周二、每周三、每周四、每周五、每周六、每周日设置，即周期性重复执行；支持只执行一次，即节假日模式；当天如果处于节假日模式，则每天执行任务、每周执行任务自动取消；定时情景模式里可以自定义添加灯组和情景编号。

(5) 可以监控每一盏灯的在线状态、通电时长、亮灯时长，当前亮度，对问题灯具做出告警；

(6) 可以监控每一盏灯的传感器触发状态，判断教室内人员活跃程度，通过柱状图展示；

(7) 可以监控灯具能耗，实现实际能耗和理论能耗对比展示、能耗同比展示，通过曲线图展示；

(8) 可以监控能耗分布，不同区域能耗饼图显示；

2. 手机APP控灯

(1) 灯光快捷设置：一键快速调整灯光设置，感应、常亮、常灭、休眠、闪一闪、停止闪，滑动调整亮度、滑动调整色温；

(2) 情景模式设置：最多支持31种情景模式设置；情景模式设置支持亮灯模式、有人亮度、无人亮度、色温、感应模式、一段延时、二段延时、恒照度模式、禁用；

(3) 设备编号：支持设置灯具编号、组号、区号、密码；支持给设备起名；

(4) 设备配置：支持设备基本设置、传感器设置、传感器灵敏度设置、调光设置、网络设置、遥控器设置、心跳设置、能耗设置、安全模式；

(5) 传感器触发：按照时间顺序、次数排序和监控传感器触发情况；可清空计数和关闭、开启传感器；

(6) 数据上云：支持公有云三元信息、私有部署用户名和密码多种方式连接到平台；

支持联网状态下自动连接；支持网络状态不佳情况下的自动重连；

(7) 远程控制：输入远程设备的设备名和设备密码，实现本地和远程的直连；通过扫描二维码自动获取远程设备的设备名和设备密码；支持本地设备名和设备密码包含在一张二维码里分享给协作用户；

(8) 固件飞升：支持不拆解灯具通过无线方式升级灯具固件程序；

(9) 日志上传：支持手动点击上传错误日志，方便发生故障时快速锁定和诊断故障。

(10) 参数查询：支持手机查询单灯配置参数。

(11) 能耗查询：支持手机查询单灯能耗值。

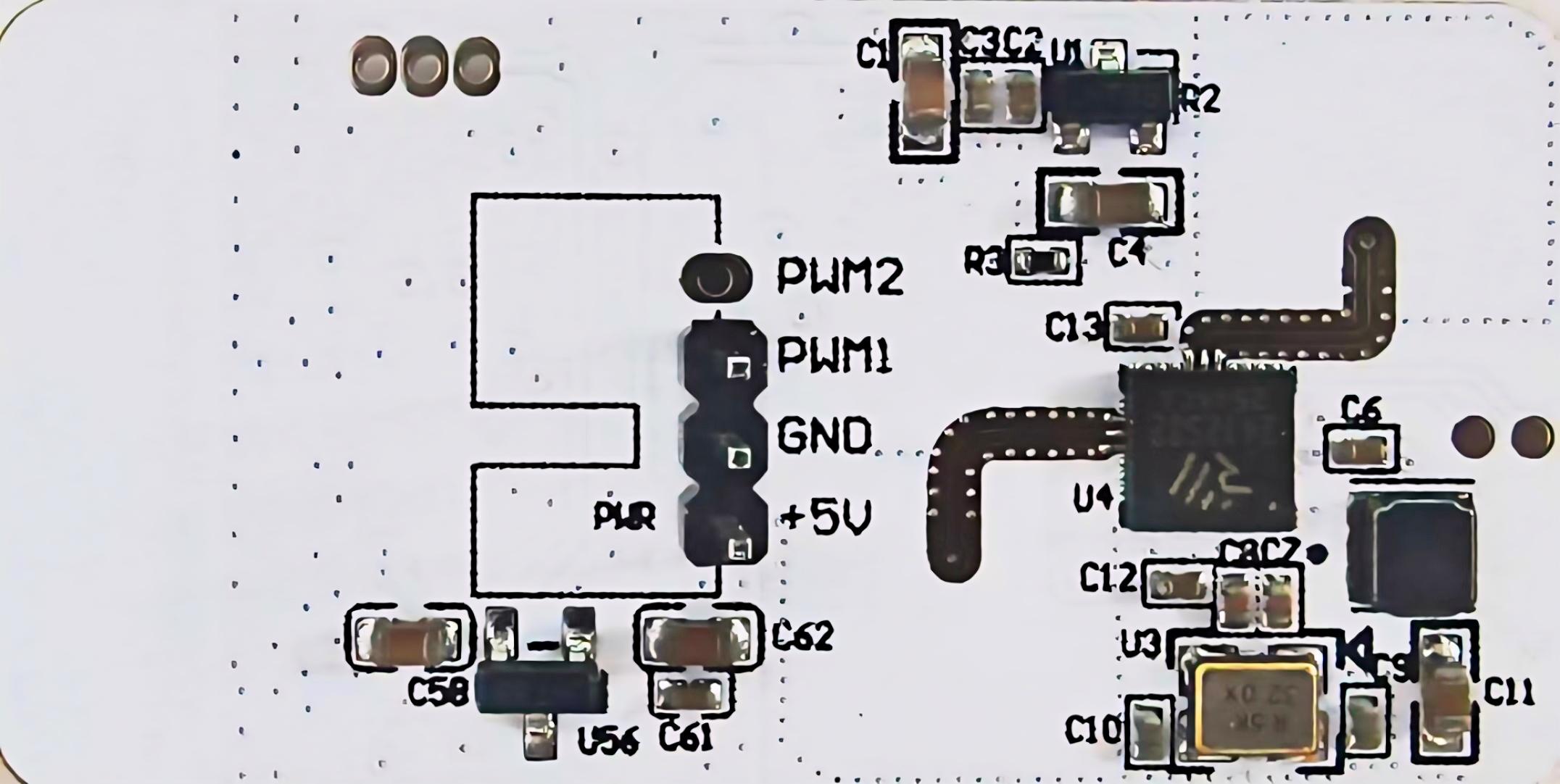

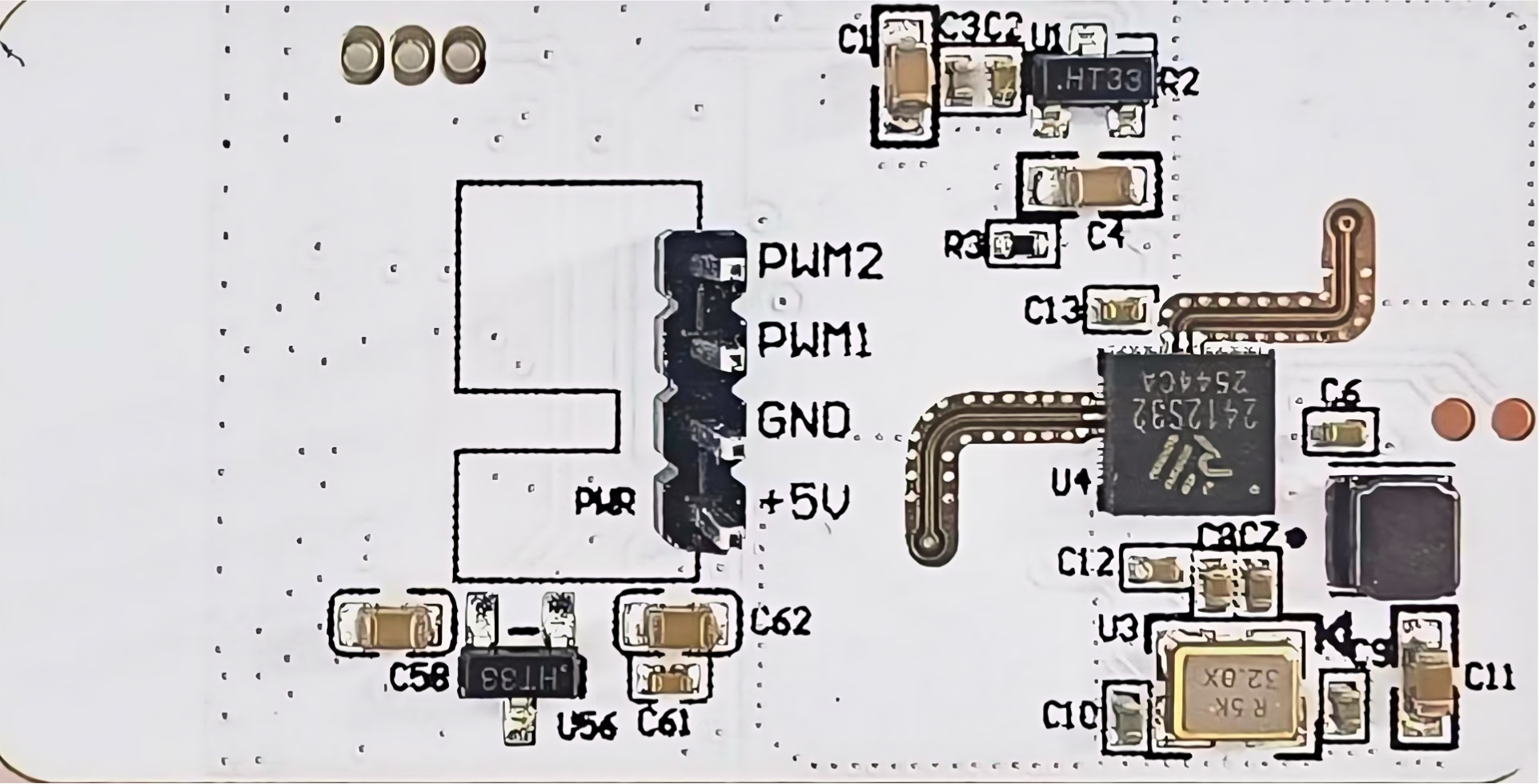

七、模块引脚及功能说明

八、模块参数说明

九、毫米波雷达天线罩说明

人体存在传感器波段 24G，对雷达天线罩有较高要求。不均匀材料或多层组合材料对雷达性能有较大影响。在安装时务必保证传感器外壳的平整、清洁。

十、安装与探测注意事项

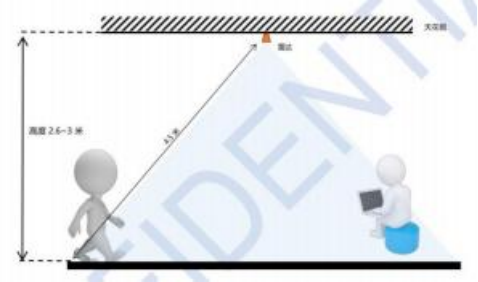

图中为典型的安装示意，在探测范围内人体的移动和静坐都能被精确感应到。挂高 2.6～3 米，感应直线距离 4.5 米，方位角45 度。整体待机功耗约 0.3 瓦。

十一、注意事项及使用方式说明

1. 电磁干扰注意事项：

模组在集成使用时需要预留足够的净空距离，根据经验来自LED驱动的电磁干扰是影响模组性能的关键因素之一。为了解决或者避免这类事情的发生，给出以下安装建议：

（1） 模块上有IC的一侧请朝向驱动板的外侧；

（2） 模块要远离驱动上的高频器件；

（3） 模块要远离驱动上的高频开关走线；

（4） 模块2.4G天线附近直线4mm范围内尽量不要有金属（包括PCB敷铜、电线、金属外壳等）；雷达24G天线附近直线4mm范围内尽量不要有金属（包括PCB敷铜、电线、金属外壳等）。

2. 模组供电注意事项：

模组的供电依赖于LED驱动的直流供电性能，为了最大程度发挥模组的工作性能，给出以下驱动参数设计建议：

（1） 建议供电电压选择DC 5V；

（2） 隔离电源变压器设计建议三明治绕法；

（3） 模组供电电源纹波要求不超过50mV 峰峰值；

（4） 模组供电电流要求不小于150mA。

十二、检测方法及判定说明

模组综合功耗 0.3W，正常工作电流 28mA，限定标准 28mA  ±  3mA。 判断标准，模组工作电流落在限定指标内算合格；

模组工作电流落在限定指标外算不合格。

检测方法，模组的 VCC 和 GND 串接在 LED 驱动的供电端。
