一、产品功能描述

GS-Linker模组是一颗完全自主知识产权，可嵌入灯里/LED驱动里的智能模块，可多跳桥接形成大规模自组织网络。

其核心RF芯片选用32 位 RISC-V 内核，最高 120MHz 主频 ；采用AES-128 加解密，拥有超强的运算性能以及安全性能。内部运行的隽石灵控GS-LINKER MESH自组织网络协议专为照明设计，工作性能稳定、传输距离稳定。该协议拥有一套完整的收发机制及完全自主知识产权的跳频技术，使RF拥有超强的抗干扰能力。配合GS200平台下的红外遥控器、人体热释电传感器、5.8G雷达传感器、恒照度传感器可实现无线智能灯控、数据采集、数据统计与分析、室内定位等功能。

GS-LINKER MESH自组织网络协议有灵活的安全性，可为每个厂家定制独家私有协议。GS-LINKER MESH自组织网络协议有丰富的可扩展性，可以转换成MQTT物联网协议、ModBus工控网络协议与互联网网络以及工控网络对接。

GS-Linker模组在外设接口方面最多提供多达4路PWM，且每路PWM可提供千分之一的无极调光颗粒。GS-Linker模组可以内置多达31种场景模式，只需要配置一个无线面板即可实现多盏灯具不同亮度、不同色温的同时、同步响应。31种场景模式可 以保存为单独的文件，通过一键操作同时配置到其它的多盏灯里。

独有标签技术，一个设备最多支持定义31个标签，平台通过标签群控。这些标签支持用户自定义，用来对设备进行个性化描述。

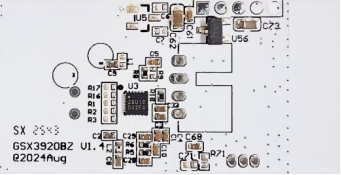

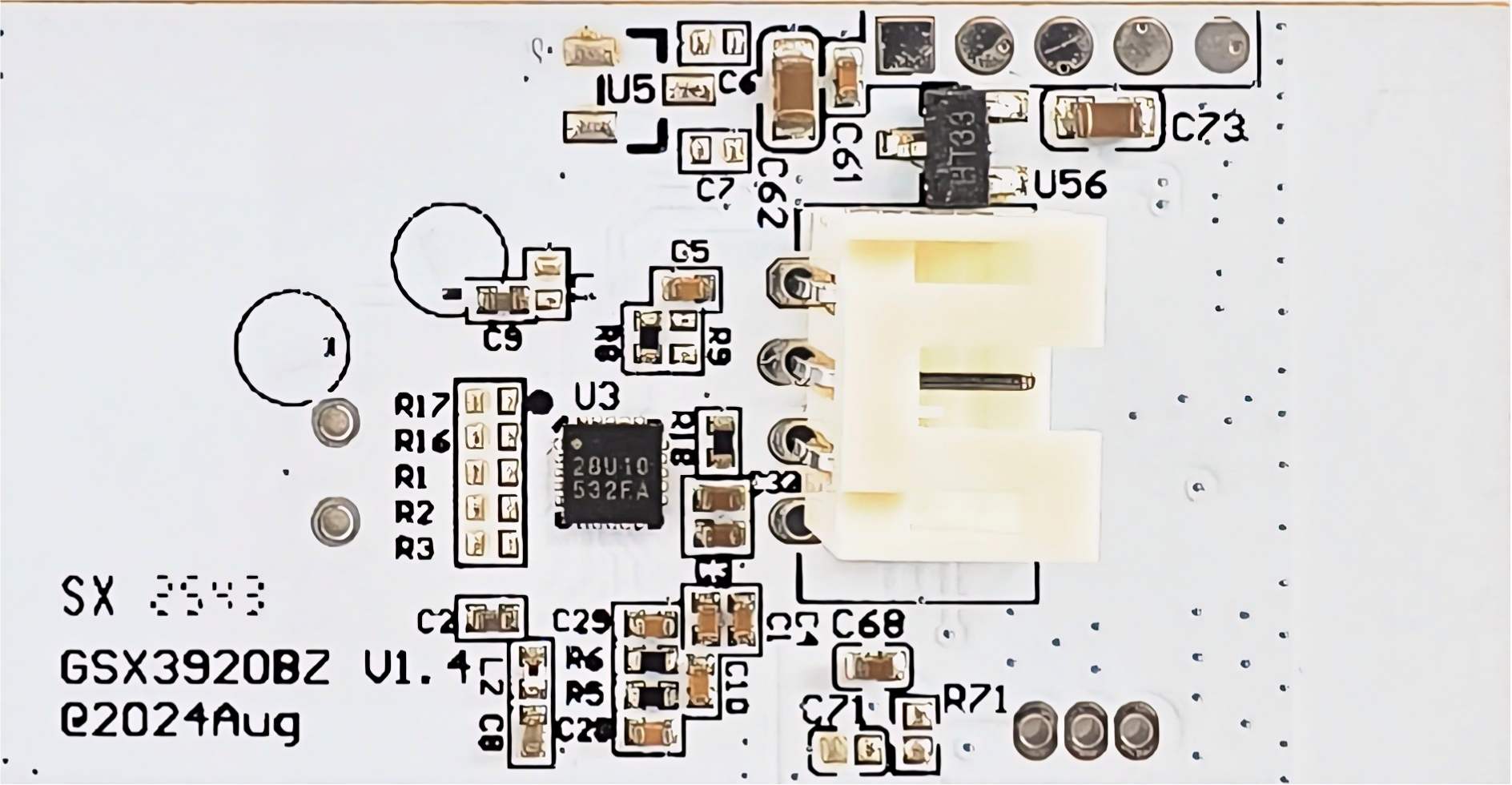

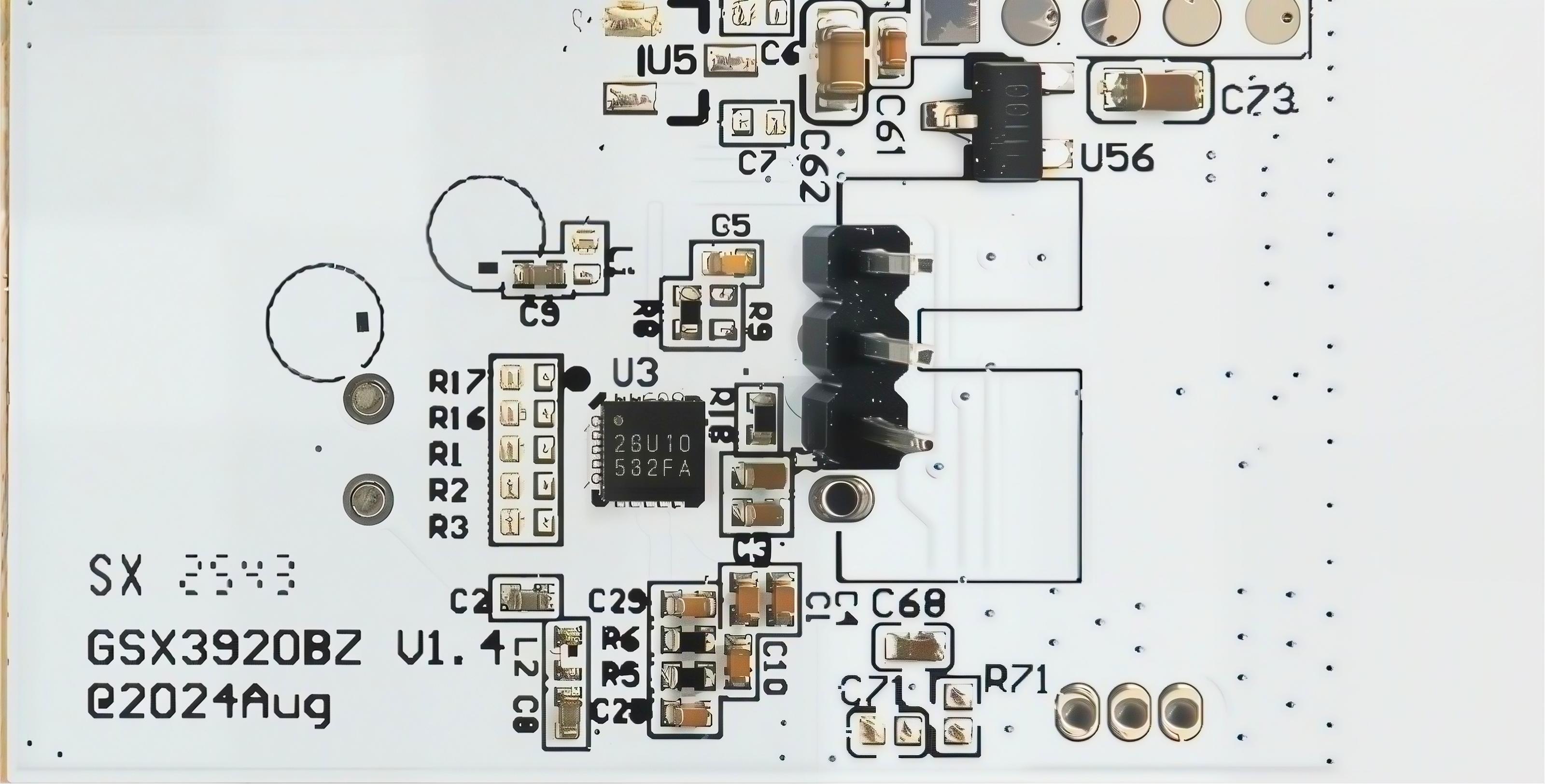

二、产品图片及尺寸

       模组外观尺寸 39mm * 20mm (±1mm），孔间距 2.0mm（默认不焊接插针，不焊接遥控头）

三、产品特点

1. 模组集成可调灵敏度的 5.8G 雷达传感器，雷达天线和 2.4G 射频天线集成在一个模组上，尺寸小，安装方式灵活；

2. 5.8G 雷达传感器感应灵敏度 13 个可调档位，覆盖感应范围 0.3~6 米；

3. 模组集成高速高灵敏度的红外遥控器接收头，内置高增益、前置放大 IC，接收距离 6～8 米，接收范围角 70o（默认不焊接，支持选配）；

4. 通过配置可以实现人来灯亮、人走灯休眠/灭。由亮转休眠／灭延时时间可调；

5. 上电即组网，可以手动自由分区分组设置虚拟回路也可通过机器学习让灯具之间自动组成同亮同灭回路；

6. 相邻组通知，提前通知前方区组灯具亮起，亮灯舒适。亮灯速度、灭灯速度时间可调；

7. 有人亮度可调、无人亮度可调，亮度调节范围 0%～100%；

8. 支持通信加密；

9. 支持OTA；

10.  支持分组模式、简易模式和自学习模式，默认自学习模式。

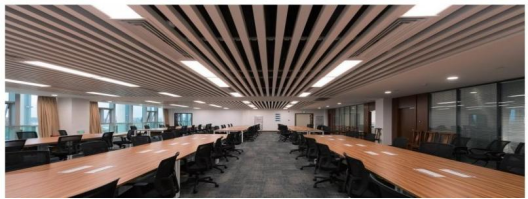

四、主要应用领域

车库、走廊等。

五、平台性能描述

1. 平台架构：B/S架构，支持云端部署，支持本地局域网私有化部署，支持通过物联网MQTT协议对接第三方平台。

2. 服务类型：基于SaaS模式的操作平台管理。

3. 系统规模：区域控制节点数量65535个，每个区域内可接入设备数量及控制点数量32767个，整个系统规模大于600000个。

4. 系统扩展性：平台采用模块化设计方法，分布式的网络架构。支持其它设备通过物联网MQTT协议、工业互联网协议等接入系统。

5. 系统开放性：平台提供基于物联网MQTT协议的开发指南文档，提供Web Socket API数据服务，支持第三方系统厂商快速接入，也支持通过跳转或者嵌套方式融合进第三方系统。

六、控灯方式

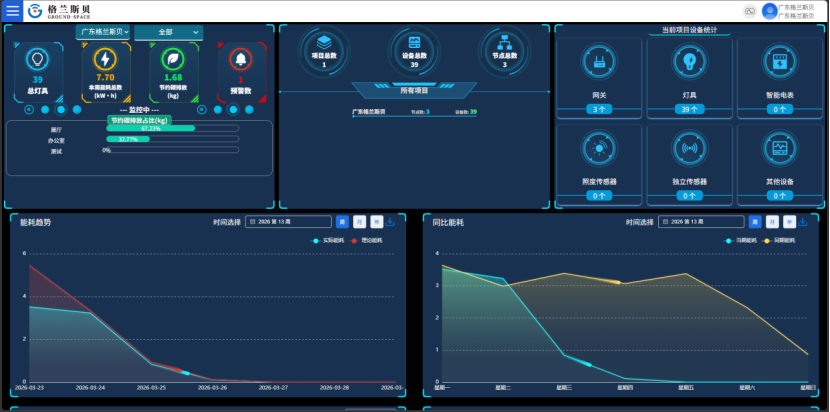

1. 云端控灯

(1) 可以控制和查询到每一盏灯，可以分区控制、分组控制；

(2) 可以通过列表方式分区、分组控制每一盏灯；

可以在项目中新增控制节点，控制节点层级不小于4层；可以在每个控制节点下添加网关、添加灯具；支持多种灯控操作模式，场所灯操作，单灯操作，整组操作，整区操作，标签操作；支持常用快捷操作，一键切换灯具常亮、常灭、休眠；支持对灯具闪一闪、停止闪；

更多操作支持灯具设置，设备编号，情景模式；灯具设置支持基本设置、传感器设置、调光设置、遥控器设置、恒照度设置、网络设置；设备编号支持修改灯具区、组、号，支持配置设备关联；情景模式支持常规情景模式设置和定时情景模式设置。

(3) 可以通过地图方式分区、分组控制每一盏灯；

可以为每个控制节点添加地图；地图右键支持单灯操作、灯组操作；地图右键支持查询能耗、查询设置；地图右键支持常用快捷操作，一键切换灯具常亮、常灭、休眠；支持对灯具闪一闪、停止闪、更多操作。

(4) 支持定时自动控制，定时自动开灯、关灯或者切换情景模式；

支持每天设置，即每天重复执行；支持每周一、每周二、每周三、每周四、每周五、每周六、每周日设置，即周期性重复执行；支持只执行一次，即节假日模式；当天如果处于节假日模式，则每天执行任务、每周执行任务自动取消；定时情景模式里可以自定义添加灯组和情景编号。

(5) 可以监控每一盏灯的在线状态、通电时长、亮灯时长，当前亮度，对问题灯具做出告警；

(6) 可以监控每一盏灯的传感器触发状态，判断教室内人员活跃程度，通过柱状图展示；

(7) 可以监控灯具能耗，实现实际能耗和理论能耗对比展示、能耗同比展示，通过曲线图展示；

(8) 可以监控能耗分布，不同区域能耗饼图显示；

2. 手机APP控灯

(1) 灯光快捷设置：一键快速调整灯光设置，感应、常亮、常灭、休眠、闪一闪、停止闪，滑动调整亮度、滑动调整色温；

(2) 情景模式设置：最多支持32种情景模式设置；情景模式设置支持亮灯模式、有人亮度、无人亮度、色温、感应模式、一段延时、二段延时、恒照度模式、禁用；

(3) 设备编号：支持设置灯具编号、组号、区号、密码；支持给设备起名；

(4) 设备配置：支持设备基本设置、传感器设置、传感器灵敏度设置、调光设置、网络设置、遥控器设置、心跳设置、能耗设置、安全模式；

(5) 传感器触发：按照时间顺序、次数排序和监控传感器触发情况；可清空计数和关闭、开启传感器；

(6) 数据上云：支持公有云三元信息、私有部署用户名和密码多种方式连接到平台；

支持联网状态下自动连接；支持网络状态不佳情况下的自动重连；

(7) 远程控制：输入远程设备的设备名和设备密码，实现本地和远程的直连；通过扫描二维码自动获取远程设备的设备名和设备密码；支持本地设备名和设备密码包含在一张二维码里分享给协作用户；

(8) 快捷标签：支持给设备设置3个标签名称，通过标签名称的组合均可以控灯；

(9) 固件飞升：支持不拆解灯具通过无线方式升级灯具固件程序；

(10) 日志上传：支持手动点击上传错误日志，方便发生故障时快速锁定和诊断故障。

(11) 参数查询：支持手机查询单灯配置参数。

(12) 能耗查询：支持手机查询单灯能耗值。

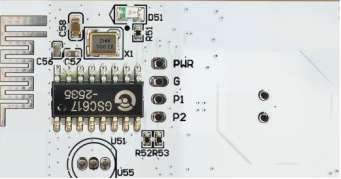

七、模块引脚及功能说明

八、模块参数说明

九、固件默认参数

十、5.8G雷达天线增益说明

雷达天线增益

安装高度 2.5 米典型值时，雷达灵敏度档位默认 10 档：感应范围 120 度，半径长度约 4～5 米，整体待机功耗约 0.3 瓦。

十一、感应距离实测数据

1. 测试目标

GSX3920BZ在一定参数设置下的最大感应距离。

2. 参数设置

雷达挂高：2.5m；发射功率：1档；雷达灵敏度：8档。

3. 测试方法

测试时，人员需要缓慢的从远及近运动，每次向前移动30厘米，然后原地等待5秒以观察雷达输出后再次向前移动，原地等待期间双脚分开与肩同宽，身体重心在两脚之间轮换，以探测真实的最远感应距离。

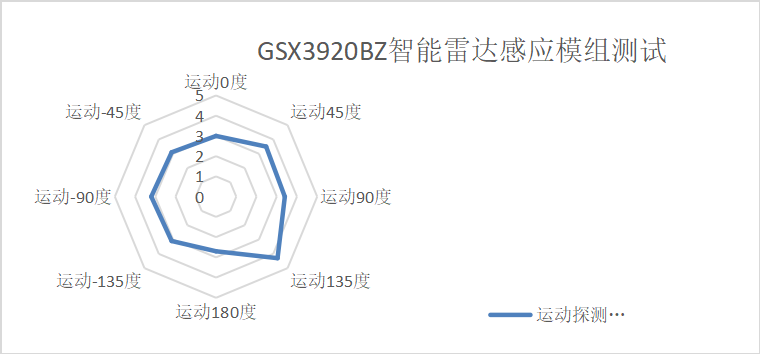

4. 测试结果（单位：m）

十二、注意事项及使用方式说明

1. 电磁干扰注意事项：

模组在集成使用时需要预留足够的净空距离，根据经验来自 LED 驱动的电磁干扰是影响 模组性能的关键因素之一。为了解决或者避免这类事情的发生，给出以下安装建议：

(1) 模块上有 IC 的一侧请朝向驱动板的外侧；

(2) 模块要远离驱动上的高频器件；

(3) 模块要远离驱动上的高频开关走线；

(4) 模块 2.4G 天线附近直线 4mm 范围内尽量不要有金属（包括 PCB 敷铜、电线、金 属外壳等）；雷达 5.8G 天线附近直线4mm 范围内尽量不要有金属（包括 PCB 敷 铜、电线、金属外壳等）。

2. 模组供电注意事项：

模组的供电依赖于 LED 驱动的直流供电性能，为了最大程度发挥模组的工作性能，给出 以下驱动参数设计建议：

(1) 建议供电电压选择 DC 5V（极限电压范围 4.5V ~ 5.5V）；

(2) 隔离电源变压器设计建议三明治绕法；

(3) 模组供电电源纹波要求不超过 50mV 峰峰值；

(4) 模组供电电流要求不小于 100mA。

十三、检测方法及判定说明

模组正常工作电流 29mA，限定指标 29mA  ±  3mA。 判断标准，模组工作电流落在限定指标内算合格；

模组工作电流落在限定指标外算不合格。

检测方法，模组的 VCC 和 GND 串接在 LED 驱动的供电端。
